Guía de Nomenclatura de Rodamientos
Entender el código impreso en un rodamiento es vital para asegurar el reemplazo correcto. Aprende a descifrar el tipo, tamaño, sellado y holgura interna con esta guía rápida de Ballmondo.
La designación de la mayoría de los rodamientos sigue un sistema estándar ISO. Generalmente, el código se divide en tres partes: el Prefijo (opcional), la Designación Básica y los Sufijos (sellos, jaulas, juegos).
Ejemplo de un código común:
Rodamiento rígido de bolas (6), serie ligera (2), diámetro interior 20mm (04), con doble sello de goma (2RS) y juego interno mayor al normal (C3).
1. Tipo de Rodamiento (Primer Dígito o Letra)
El primer número o letra del código básico indica el diseño estructural del rodamiento.
| Código | Tipo de Rodamiento |
|---|---|
| 6 | Rígido de bolas de una hilera (El más común) |
| 7 | Bolas de contacto angular de una hilera |
| 3 | Rodillos cónicos o bolas de contacto angular doble |
| 2 | Rodillos a rótula |
| N / NU / NJ | Rodillos cilíndricos |
| 5 | Axial de bolas |
2. Diámetro Interior (Últimos dos dígitos)
Los dos últimos números de la designación básica indican el diámetro del agujero central (d). La regla general es multiplicar este número por 5 para obtener la medida en milímetros, aunque hay excepciones para los tamaños miniatura.
| Código Final | Cálculo | Diámetro Interior (d) |
|---|---|---|
| 00 | Excepción | 10 mm |
| 01 | Excepción | 12 mm |
| 02 | Excepción | 15 mm |
| 03 | Excepción | 17 mm |
| 04 | 04 x 5 | 20 mm |
| 05 | 05 x 5 | 25 mm |
| 06 en adelante | Multiplicar por 5 | Ej: 08 = 40 mm |
3. Sufijos: Obturaciones y Sellos
Los sufijos indican las características de protección contra el polvo o retención de grasa.
| Sufijo | Significado | Uso Recomendado |
|---|---|---|

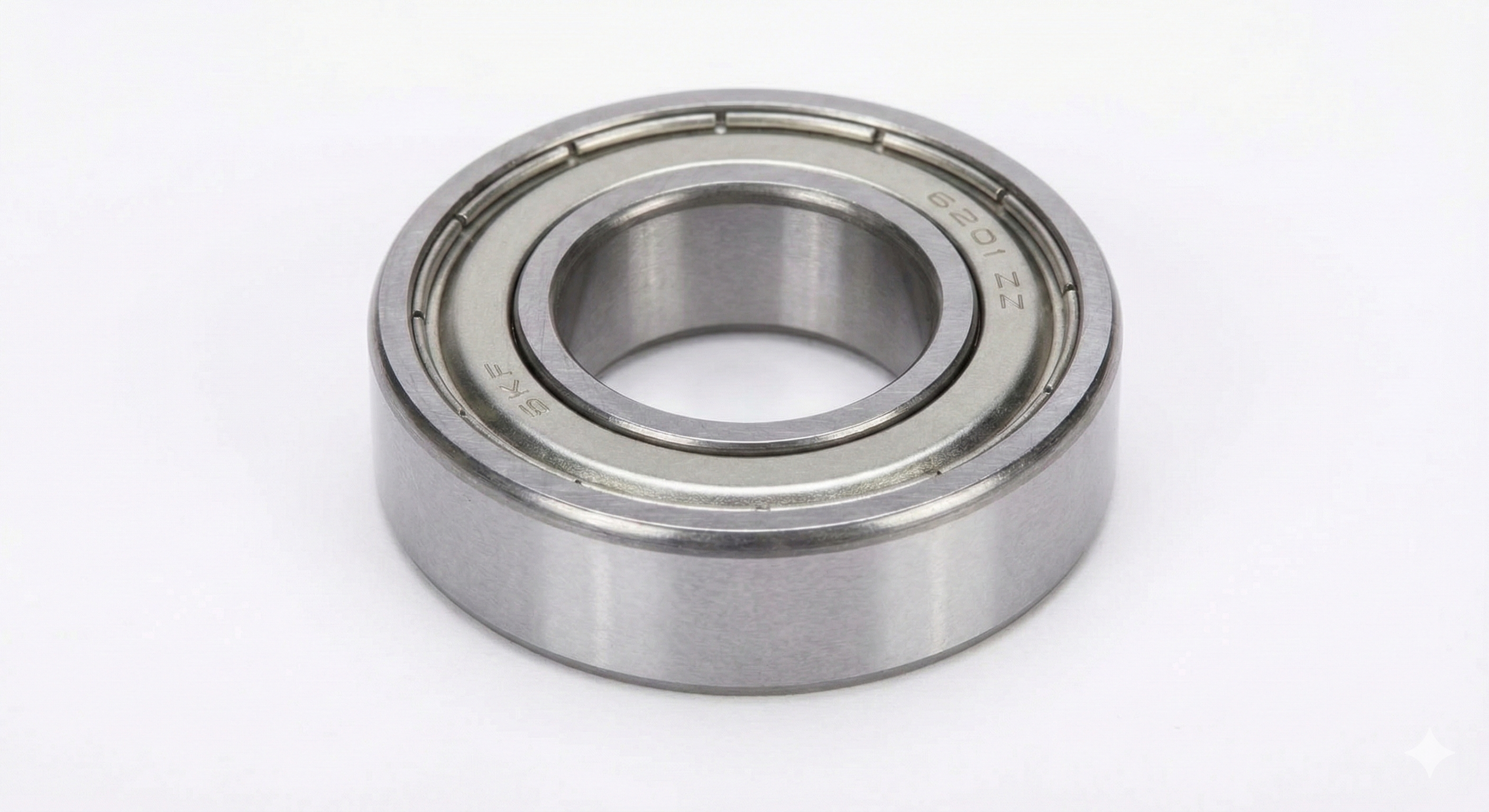

| Z / ZZ / 2Z | Placa de protección metálica (1 o 2 lados) | Altas velocidades, menor fricción. Retiene polvo grueso. |
| RS / 2RS / DDU | Sello de goma (rozante) (1 o 2 lados) | Ambientes húmedos o polvorientos. Excelente sellado, pero menor límite térmico y RPM. |
| Sin sufijo | Rodamiento Abierto | Lubricación por baño de aceite interno (cajas de cambio). |
4. Sufijos: Juego Interno (Holgura Radial)
El juego interno es el espacio libre entre las bolas y las pistas. Es vital elegir el correcto para compensar la dilatación térmica de los metales cuando el equipo entra en funcionamiento.
| Código | Descripción | Aplicación |
|---|---|---|
| C2 | Menor que el normal | Mecanismos de altísima precisión sin temperatura. |
| (Normal) | No se indica (CN) | Motores estándar y aplicaciones de uso general. |
| C3 | Mayor que el normal | Motores eléctricos, alta velocidad o equipos que generan calor. |
| C4 / C5 | Extremadamente grande | Hornos, extractores de gases calientes, zarandas vibratorias. |
